施工事例

MLR工法(Eタイプ)

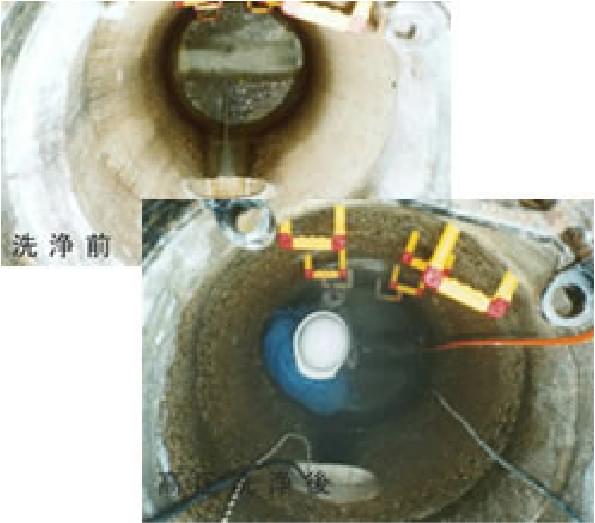

1号人孔

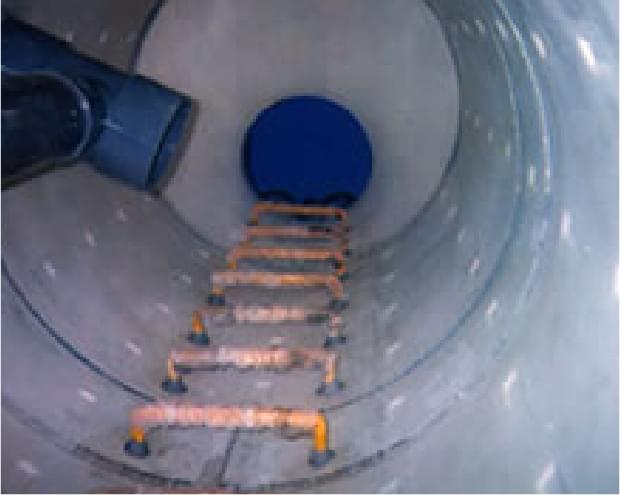

直壁上部に上がり管がありましたが、水量が少なかったので、止水プラグで止めて施工した例です。
この様に上がり管があっても、水量が少ない場合は、止水プラグで止めるか、止水プラグと中抜きホースでマンホール内の水替えを行えば、大掛かりな水替えは、必要ありません。

2号人孔

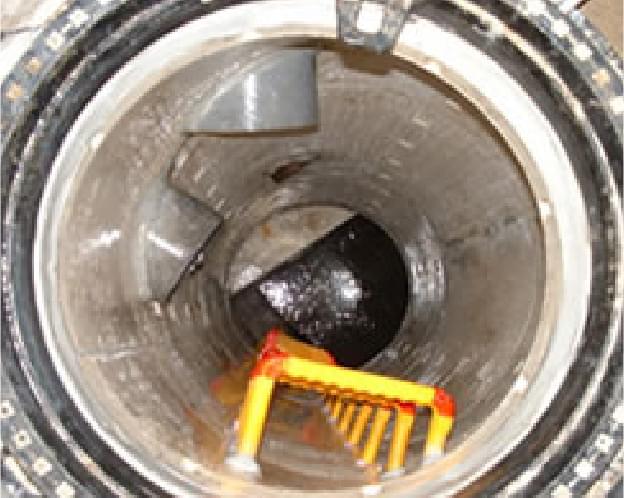

写真のように、直壁上部に塩ビ性の内幅管のあるマンホールを塩ビ管を撤去せずに、そのままの状態で施工した例です。
この様にマンホール内に障害物がある場合も、撤去せずにそのまま施工する事も可能です。

3号人孔

写真のマンホールは下部3号上部1号の特殊マンホールです。

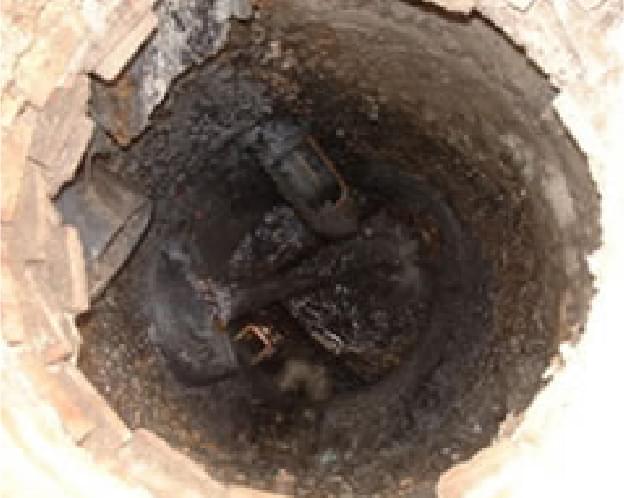

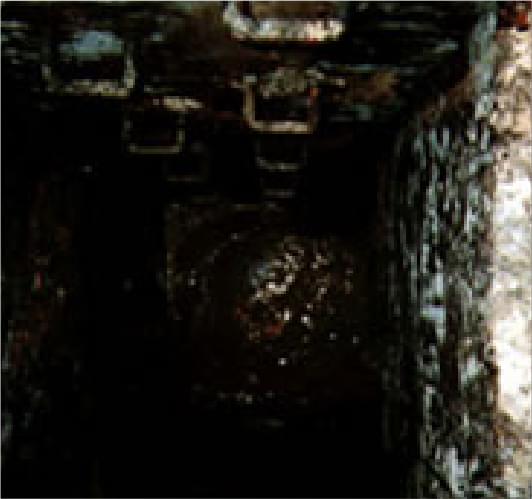

施工前写真のように、圧送管が何本も着水し、硫化水素濃度が高く、一部、壁面が無くなり土が露出している状況でした。
この場合は下地処理として、補修用特殊モルタルで原型復旧してから施工致しました。

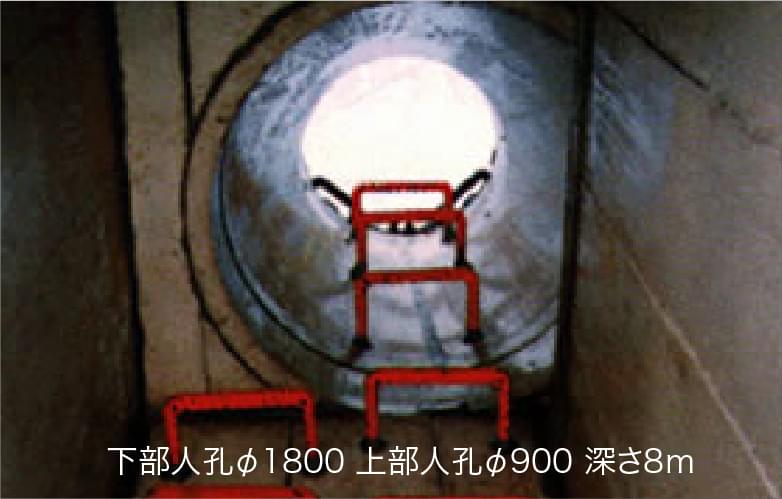

特殊円形人孔

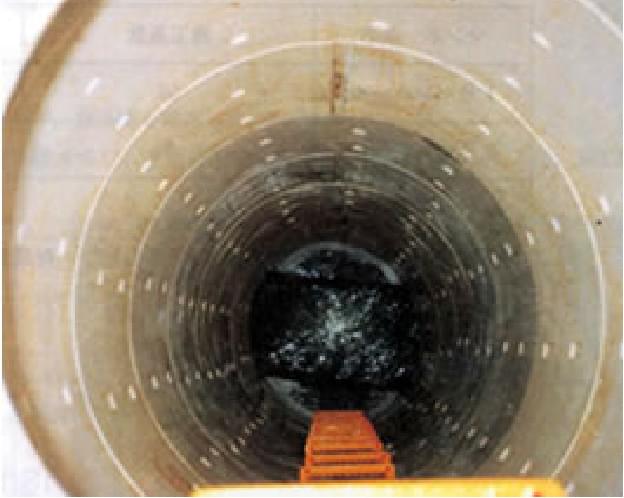

このマンホールは下部4号・上部1号の特殊マンホールで、天井面があります。
天井面は平板状のスラブモールドを使用して施工しています。
この様に、特殊形状のマンホールも施工する事が可能です。

特殊角形人孔

特殊角形人孔の施工事例です。
大口径圧送管の着水マンホールでは、写真の様な奇形のマンホールも数多くあります。
この場合は、スラブモールドを使用して施工した例で、この様に奇形の特殊マンホールも施工することが可能です。

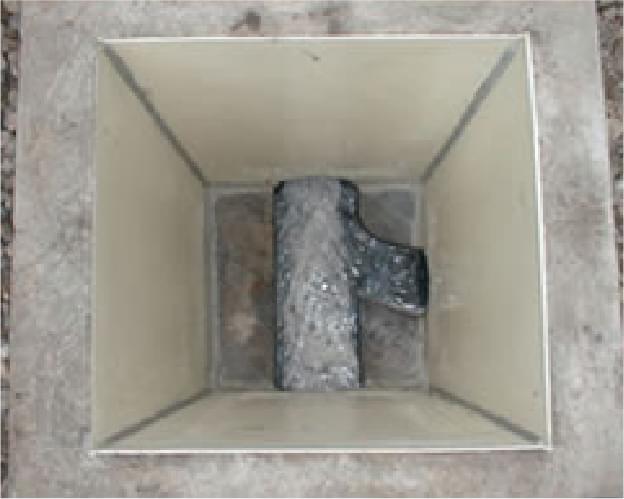

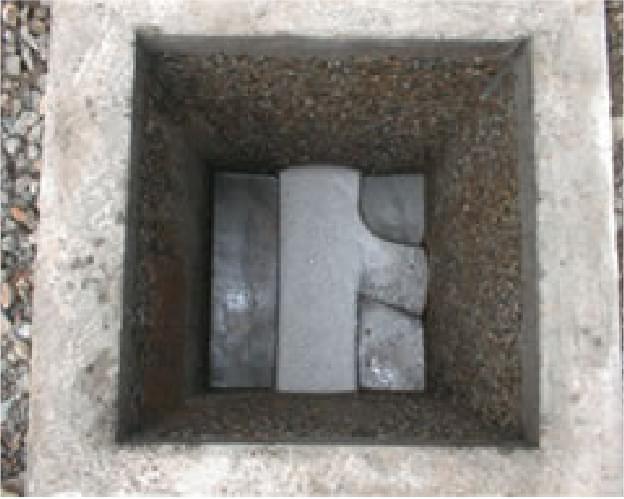

角枡人孔

600mm幅のスラブモールドを使用して施工しました。
また、更に小さい450mm角枡の施工も可能です。

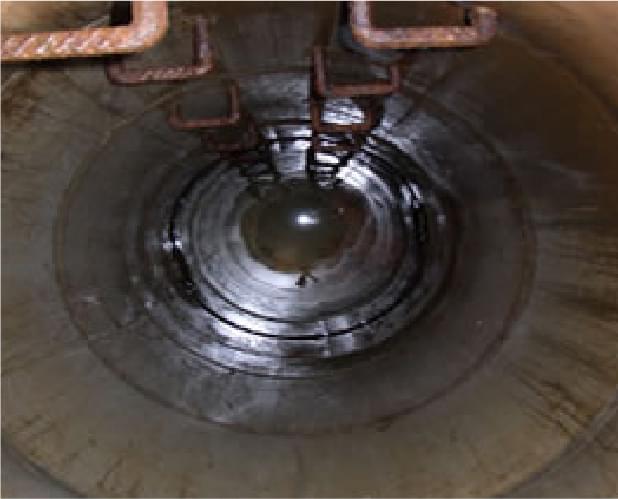

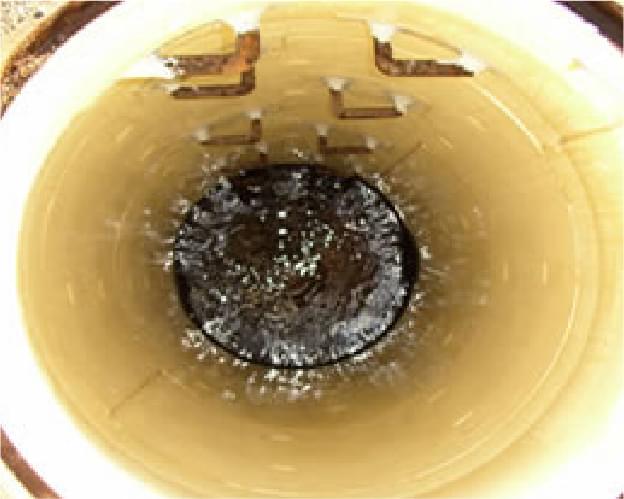

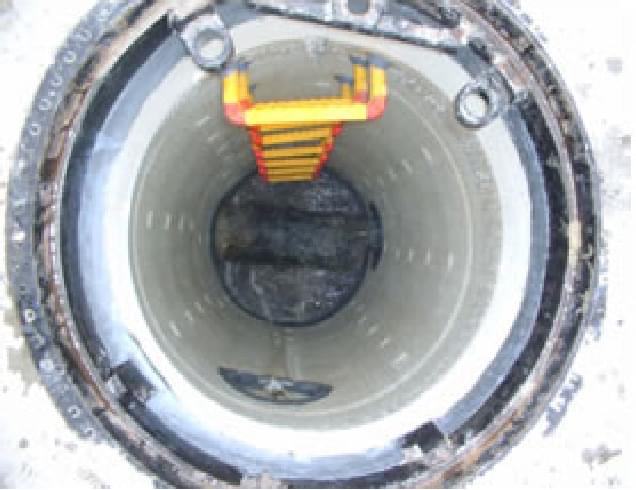

ステップ残し

足掛け金物を交換したばかりで新しい物が設置されているマンホールや新規に敷設したが圧送管の着水マンホール等で、硫化水素による腐食が推定される場合、MLR工法を施工するケースが有ります。
その際、既設の足掛け金物を残し、有効利用することが可能です。
