HOME 〉 MLR工法とは

MLR工法

MLR工法(Eタイプ)

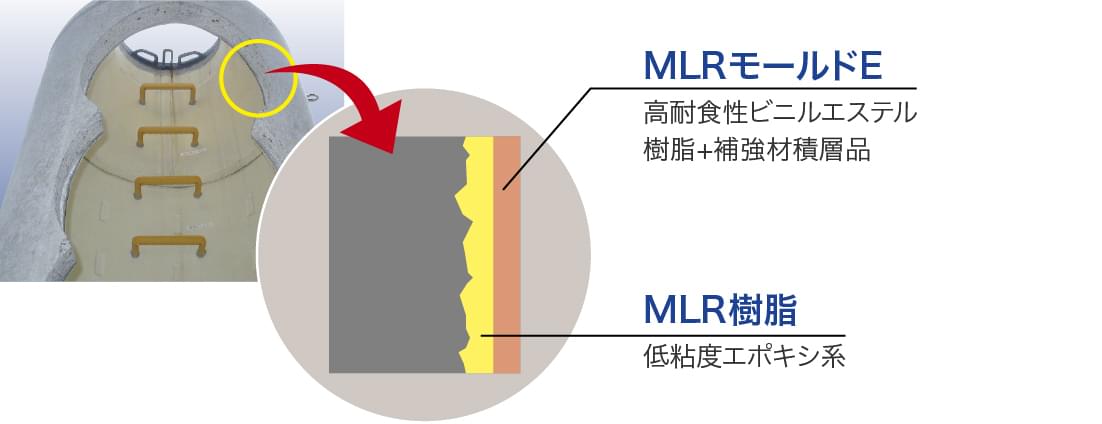

MLR工法(Eタイプ)とは

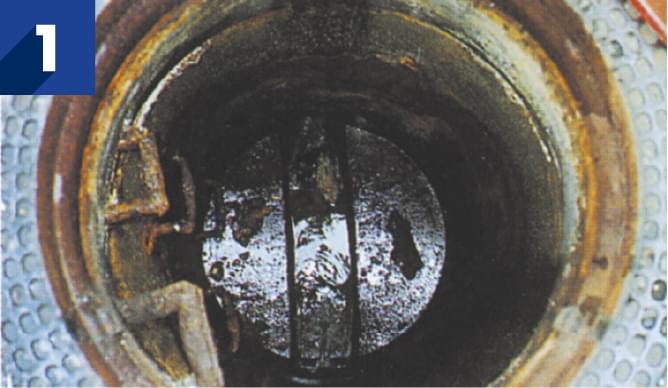

MLR工法とは、(Manhole Lining Renewal)の略称で、硫化水素等で腐食し、耐用年数及び強度が低下したマンホールに、強度と防食性を付与し、耐用年数を向上させる非開削マンホール更生技術です。
平成11年に、下水道新技術推進機構より技術審査証明を取得し、平成20年6月にEタイプの更新とGタイプの新規追加を行っております。

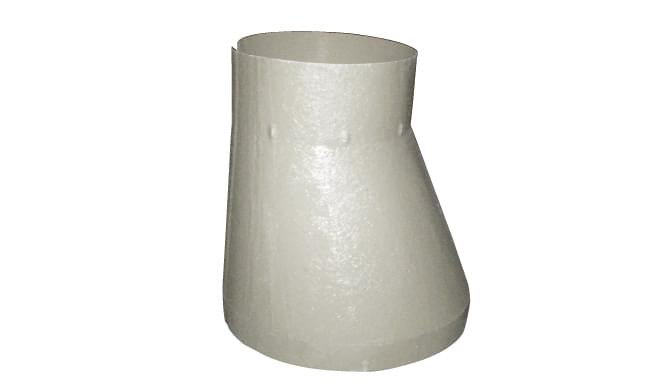

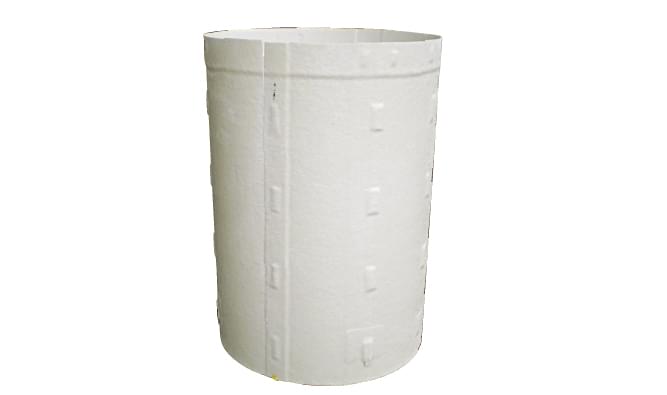

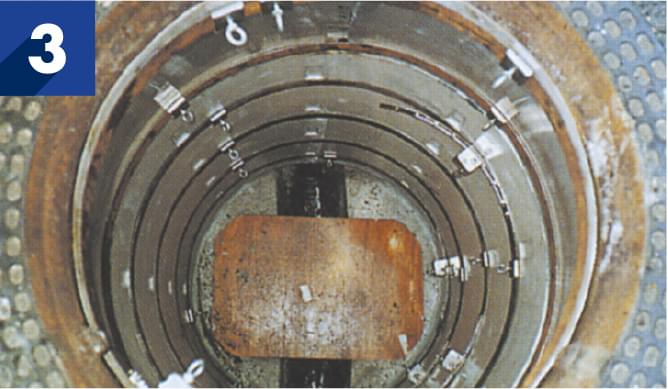

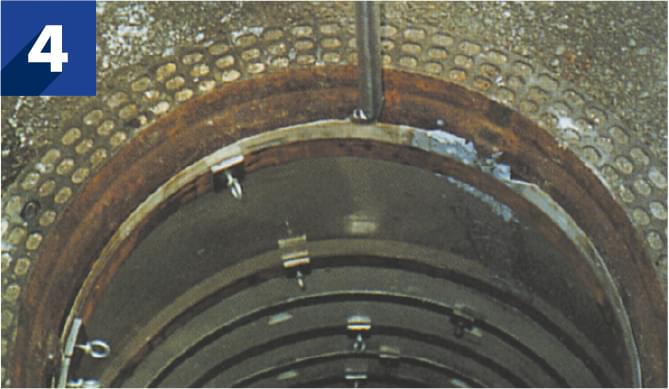

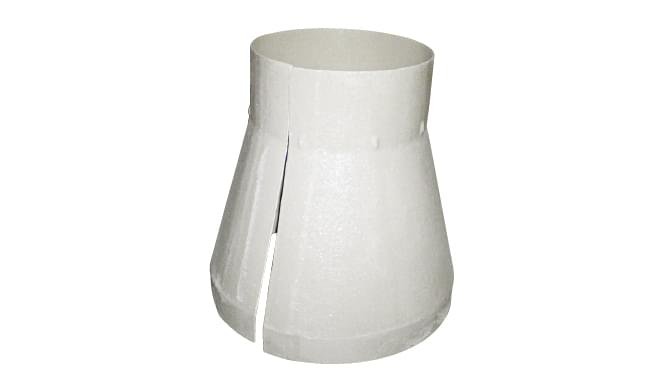

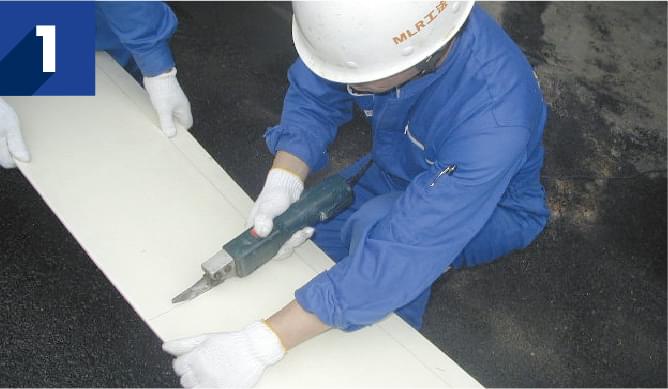

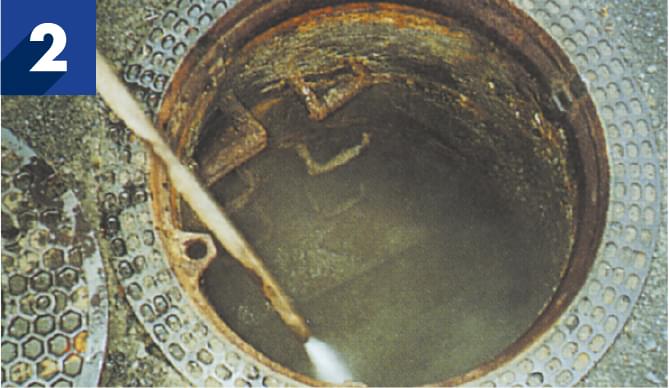

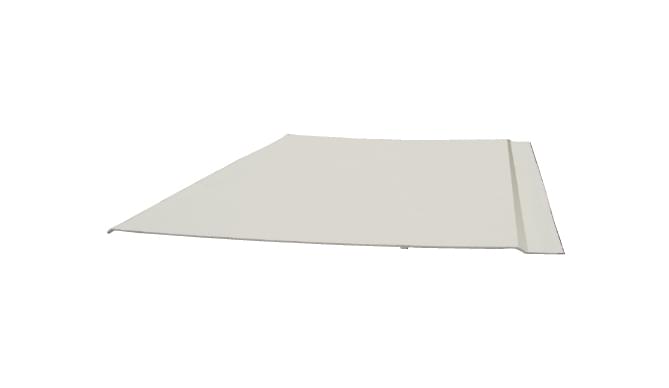

Eタイプ 特徴

・腐食により強度が無くなったマンホールの強度復元をすることが可能です。
・硫化水素等の腐食要因を遮断し、長期間にわたりマンホールの防食効果を維持します。
・マンホール内への侵入水、マンホール外への漏水を防止することができます。
・全く路面の開削を必要としない非開削更生工法のため、粉塵問題、産廃物も無く工期の短縮も可能です。

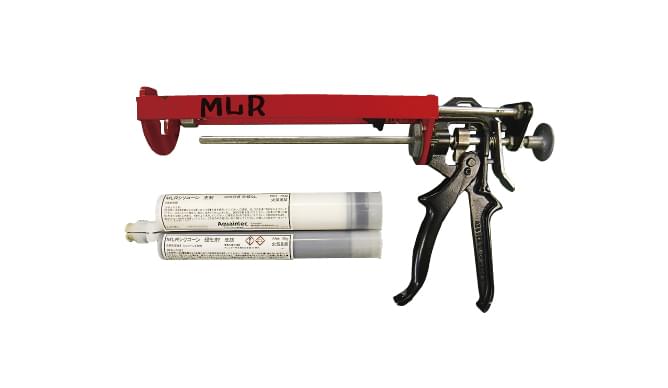

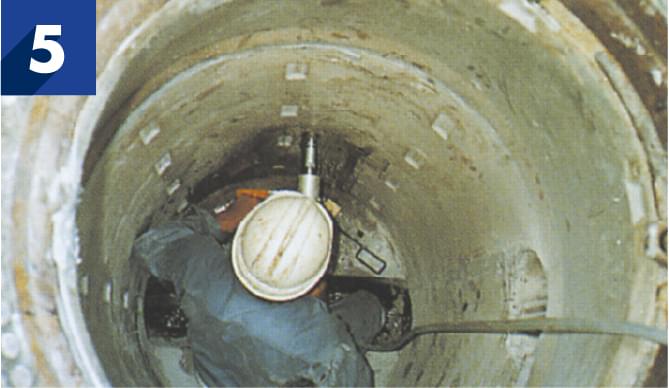

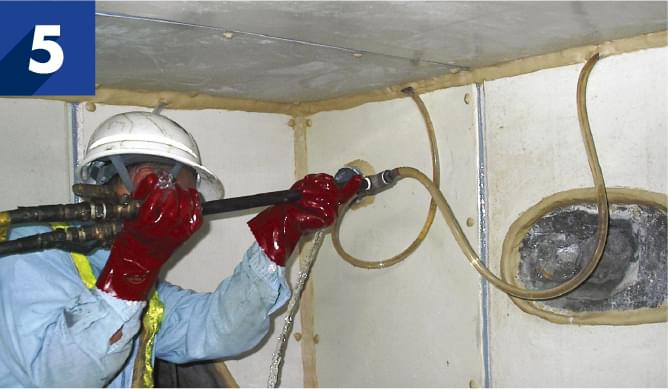

・湿潤面でも注入樹脂は接着するので、水替え(インバート肩部以下の場合)、
 乾燥作業が必要ありません。

 また、注入樹脂は溶剤を含みませんので、 臭気問題も最低限に押さえることができます。

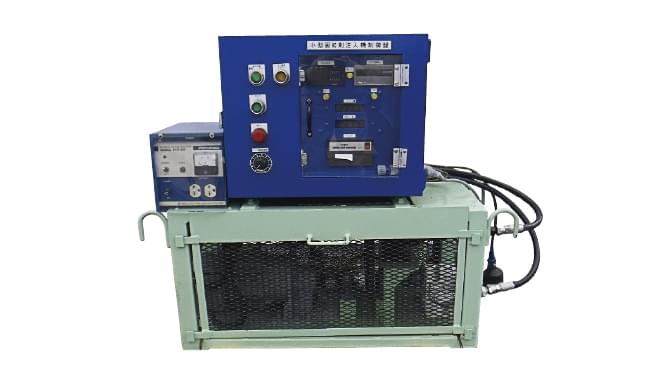

・大型設備、重機を使いませんので、騒音問題も無く、周辺環境に優しい工法です。

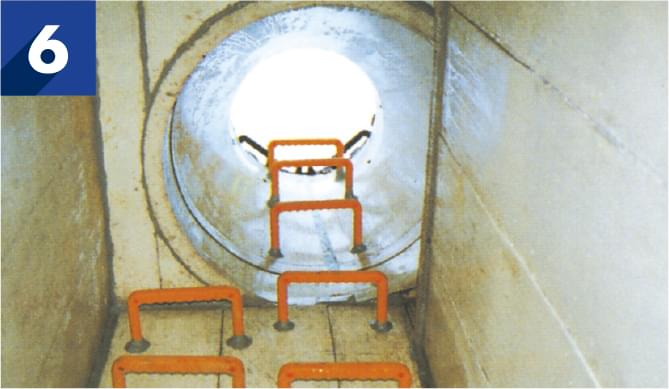

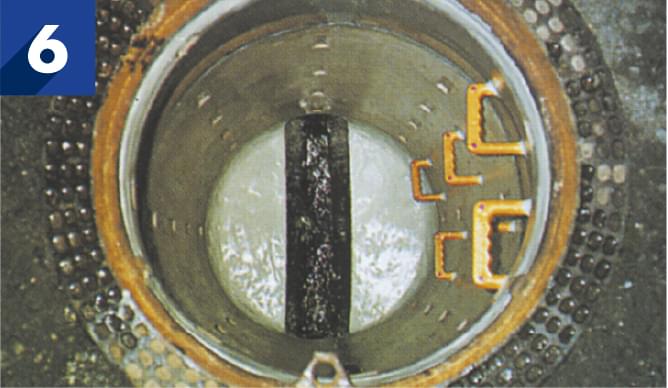

MLR工法(Gタイプ)

MLR工法(Gタイプとは

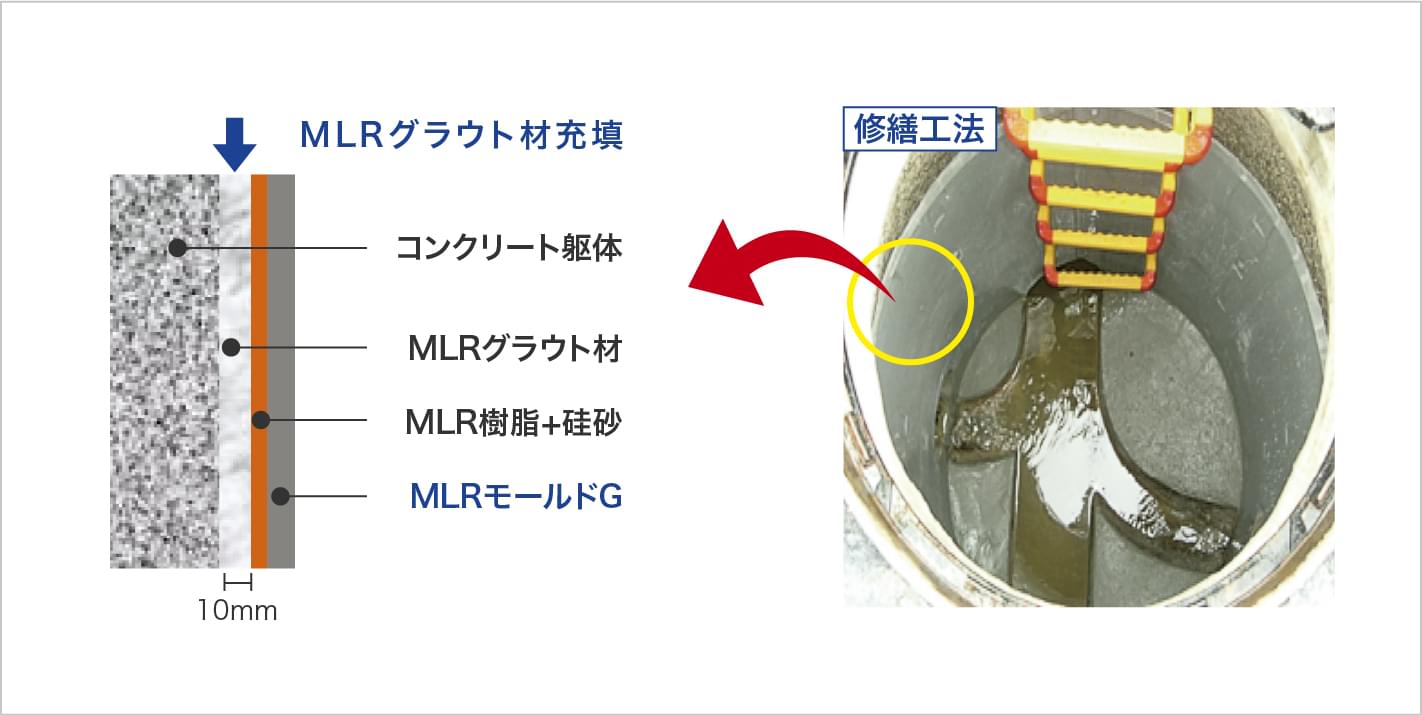

MLR工法(Gタイプ)は、あらゆるコンクリート構造物に適応する非開削防食工法です。
MLR工法(Gタイプ)は、防食を目的に開発した修繕工法です。
従来の更生工法と合わせて、目的に応じて選択が可能となりました。

MLR工法(Gタイプ)特徴

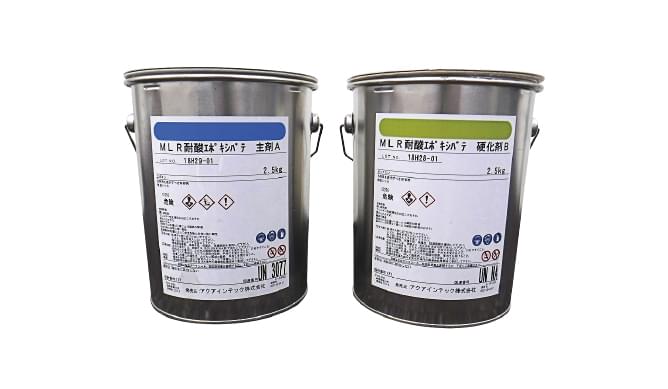

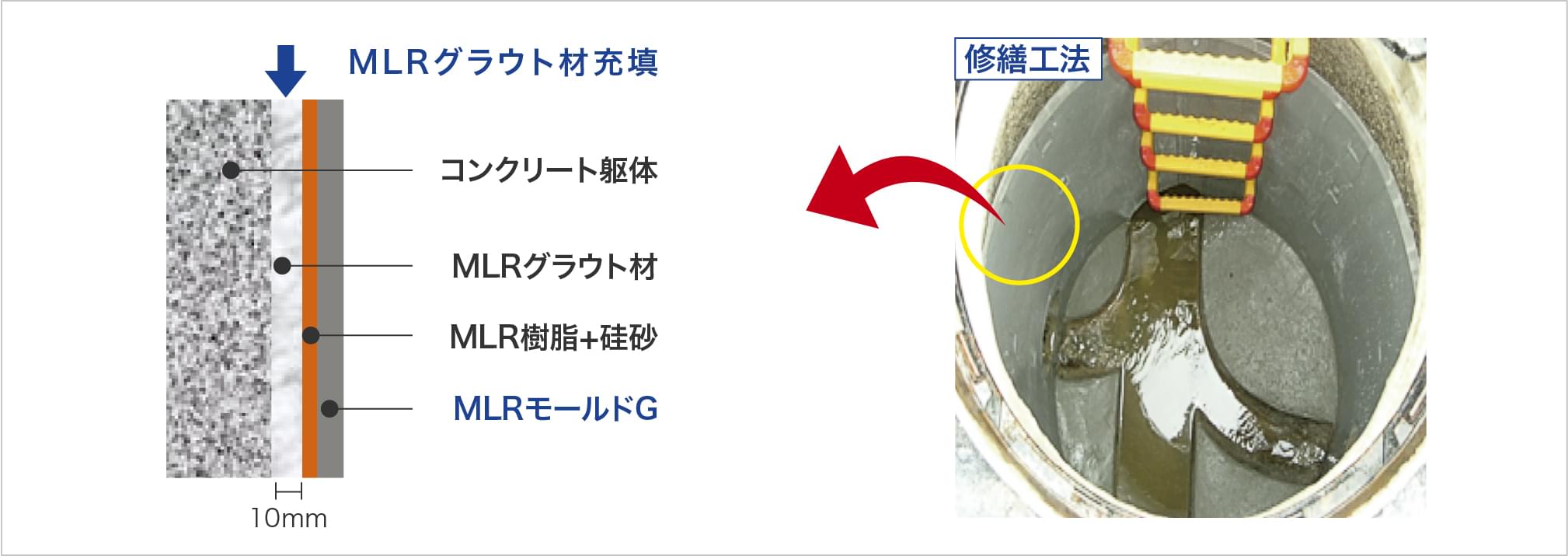

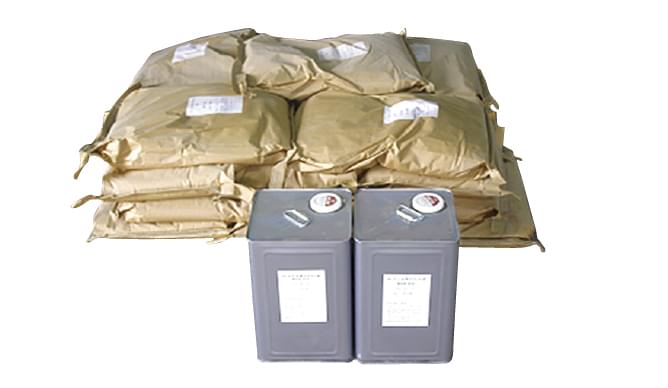

・耐薬品性に優れたMLRモールド‐GとMLRグラウト材による2重保護機能を持ち、
 過酷な下水環境下の雰囲気でも腐食を防止します。
・下地に大きな凸凹があっても、MLRグラウト材が低粘度で流動性が良い為、隙間無く充填され
 不陸調整が軽減されます。
・MLRグラウト材は、湿潤状況下でも強固な接着性を得られる為、下地の乾燥等を行わないで
 施工
ができます。
・施工に大掛かりな設備を必要としない為、交通規制・騒音問題等の影響が少なく開削等で
 発生するような廃材も出ない、環境にやさしい施工方法です。

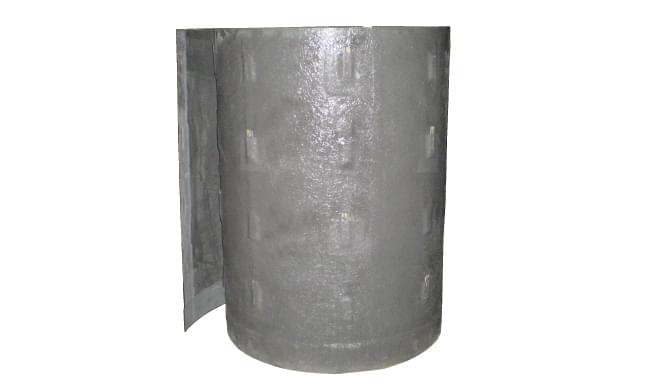

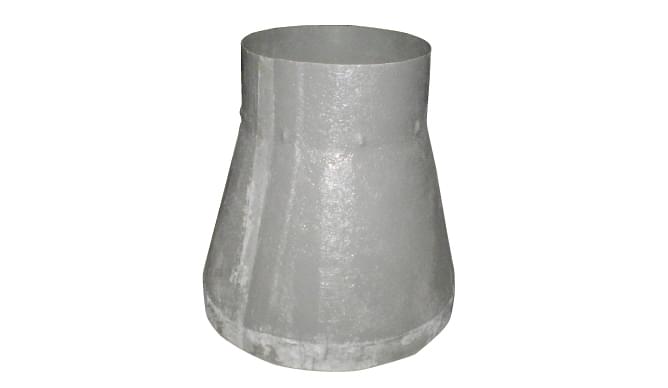

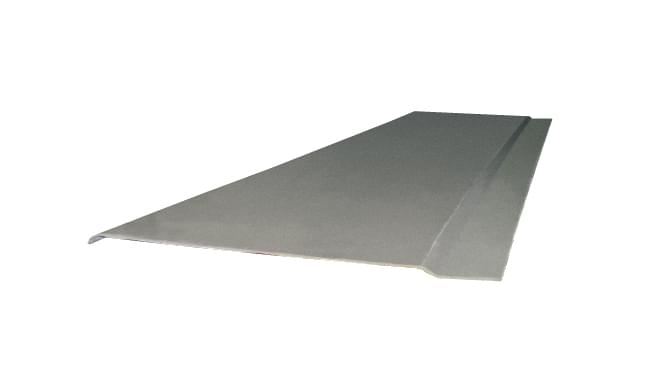

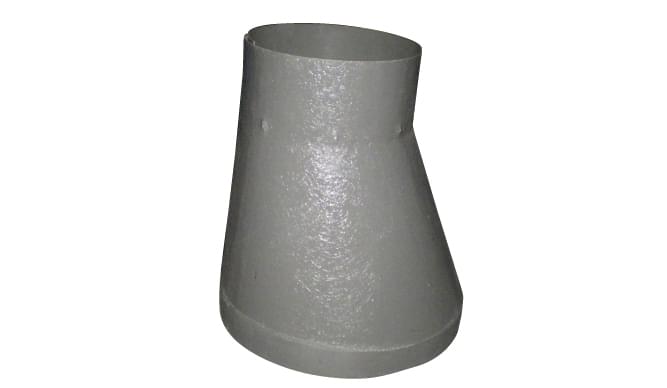

・従来の更生工法に比べ、MLRモールド-Gを軽量化したことにより、更に作業性が向上します。

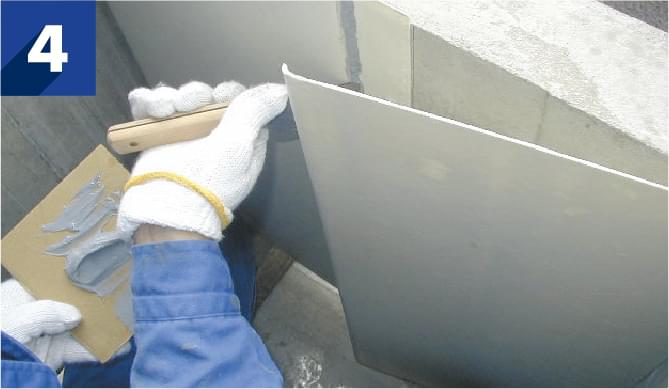

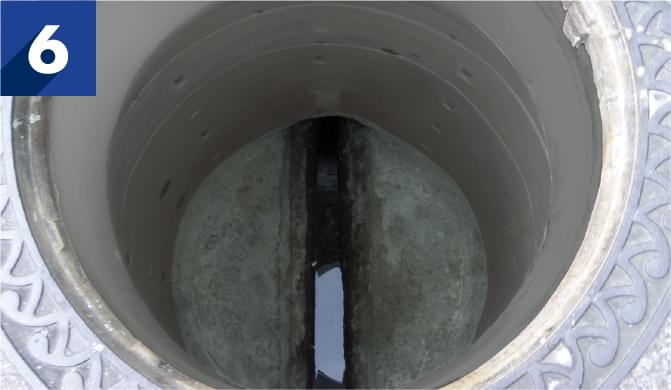

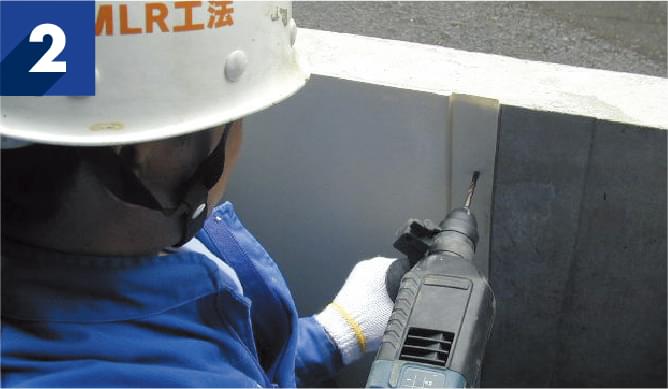

MLR工法(Gタイプ)特徴

MLRモールドと付着性能

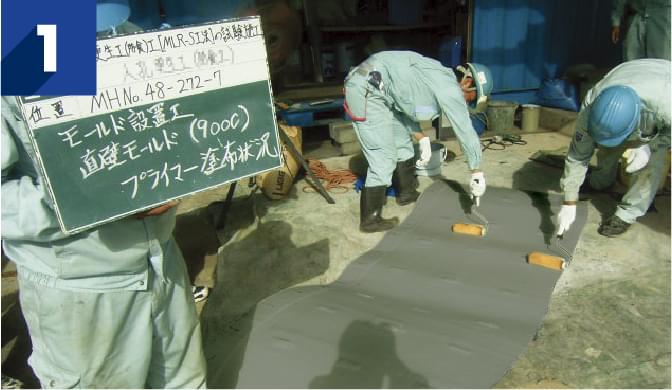

1. コンクリート平板の表面をワイヤーブラシで研磨し、脆弱部・レイタンスを除去。

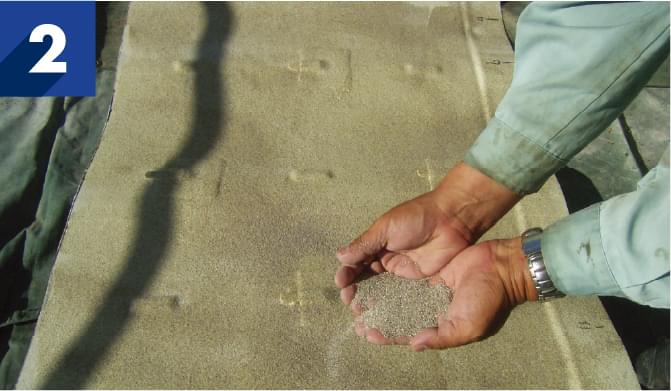

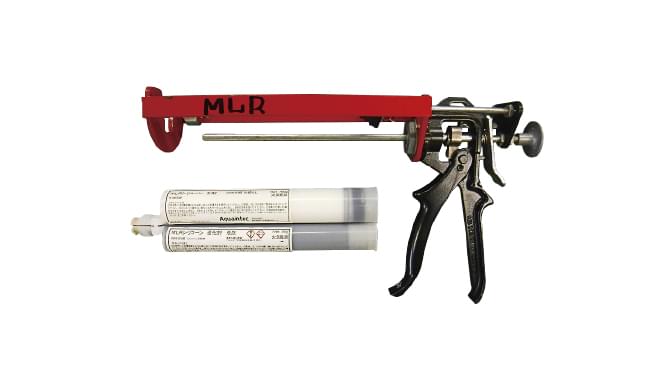

2. MLRモールド‐Gに中毛ローラーにてMLR注入樹脂を塗布し硅砂を散布し固着させる。

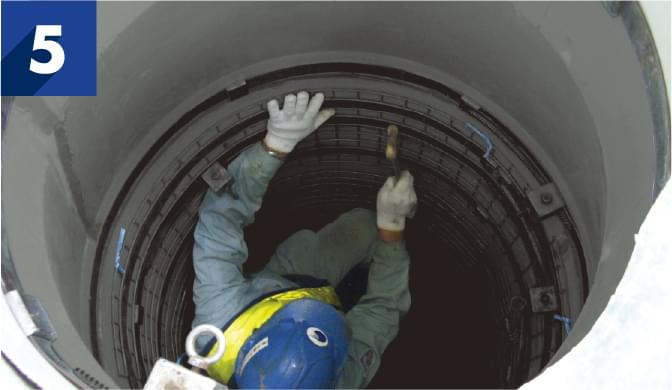

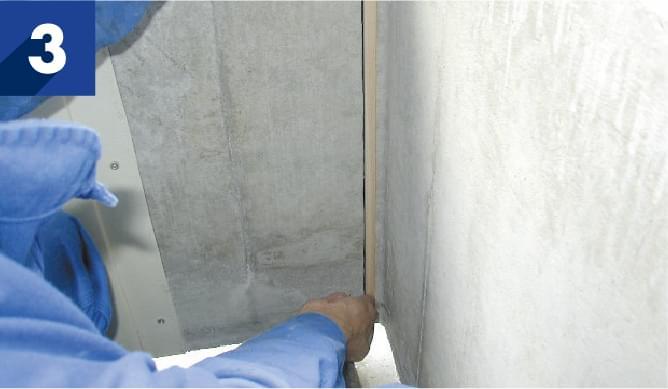

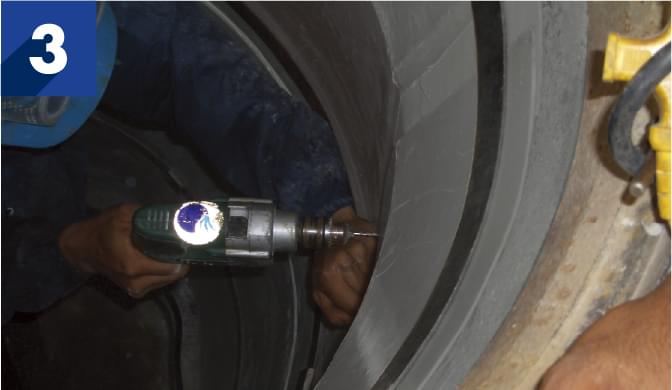

3. MLR注入樹脂養生時間後、コンクリート平板と10mmの隙間を空けてMLRモールド‐Gを設置。

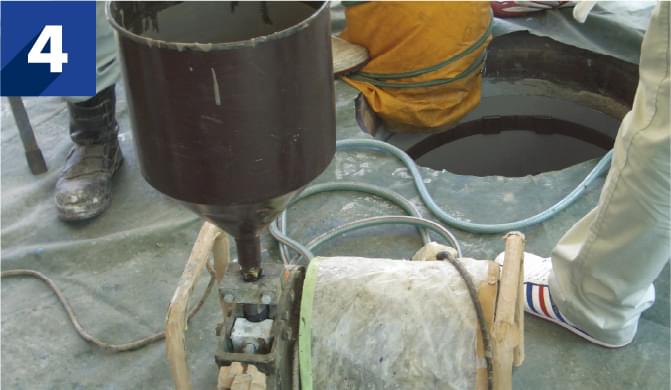

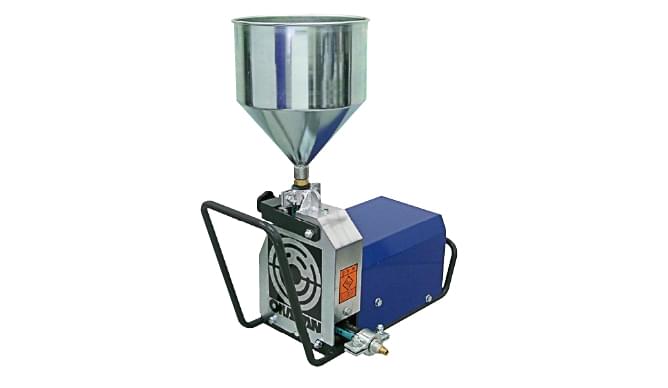

4. 隙間部にMLRグラウド剤を注入する。
5. 材齢で付着試験(コンクリート板まで切り込み)

試験結果

養生時間 付着材齢 付着強度(N/mm²) 破断状態
3時間 24時間 平均1.59 A100%
7日 平均1.74 A100%
24時間 24時間 平均1.59 A100%
7日 平均2.06 A100%
A:プライマーとグラウト界面破断
試験結果

物性値

項目 測定値 試験方法
練り上がり温度(℃) 24℃
練り上がり単位容積重量(kg/l) 2.05
コンシステンシー(秒) 7 J14漏斗流下時間
圧縮強度(N/mm²) 3時間 9.4 JIS A 1108
直径50×100mm
水中養生
1日 18.1
7日 30.7
28日 43.6
付着強度(N/mm²) コンクリート 2.0以上 建研式付着試験
